Présentation de l'outillage composite

Fabrication de pièces composites à partir d'un outillage

Pour fabriquer une pièce composite, il faut fabriquer un moule ("outil") afin de produire la pièce dans la forme prévue. Les moules peuvent être usinés directement à partir de métaux ou d'autres solides appropriés.

Le plus souvent, les moules sont fabriqués à partir d'un modèle identique à la forme de la pièce à fabriquer. Le modèle peut être un moulage existant (un "bouchon") ou être créé de toutes pièces à l'aide de composés de carénage sur une base en bois ou en mousse.

La qualité de l'outillage est essentielle à la qualité des pièces composites produites.

Fabrication de bouchons

Un bouchon est une pièce moulée existante utilisée pour fabriquer un nouveau moule. Traditionnellement, les bouchons étaient fabriqués en bois à partir de zéro, mais il s'agissait d'un processus lent qui dépendait de la capacité des individus à interpréter correctement les dessins techniques. En outre, les joints et les lignes de collage pouvaient affecter la stabilité et la finition de la surface, et le bois était sensible aux changements de température et d'humidité ambiantes.

Pour les conceptions modernes complexes ou rationalisées, une approche plus conviviale était nécessaire. Les techniques modernes de commande numérique permettent d'usiner directement les bouchons à partir d'un matériau solide, généralement du MDF ou une mousse rigide en polyuréthane ou en polystyrène. Ces matériaux peuvent à leur tour être recouverts d'une "couche de carénage", généralement un composé de résine thermodurcissable - à base de polyester ou d'époxy. Un revêtement spécialisé est alors appliqué pour garantir le niveau de finition requis. Enfin, un agent de démoulage permet de retirer le moule du bouchon avec un minimum de dégâts, voire aucun.

Matériel de fabrication de fiches fourni par Scott Bader

Le bois, le MDF et les mousses sont de bons matériaux pour les modèles, mais ils ne peuvent pas être usinés avec le degré de précision requis pour les conceptions modernes.

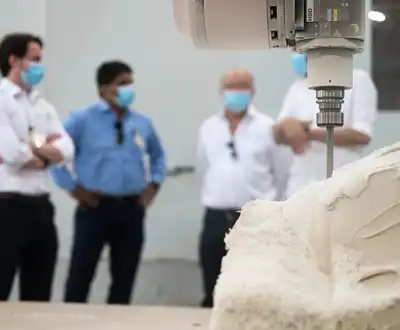

Scott Bader propose la pâte à outils Crestamould T29 , appliquée en couche épaisse - jusqu'à 25 mm - pour les fraiseuses CNC à trois axes de précision afin d'obtenir la forme finale. Elle peut être appliquée par pulvérisation ou extrusion et est suffisamment solide pour résister au stress de la construction de moules. Il peut être utilisé pour créer directement des moules à production limitée.
